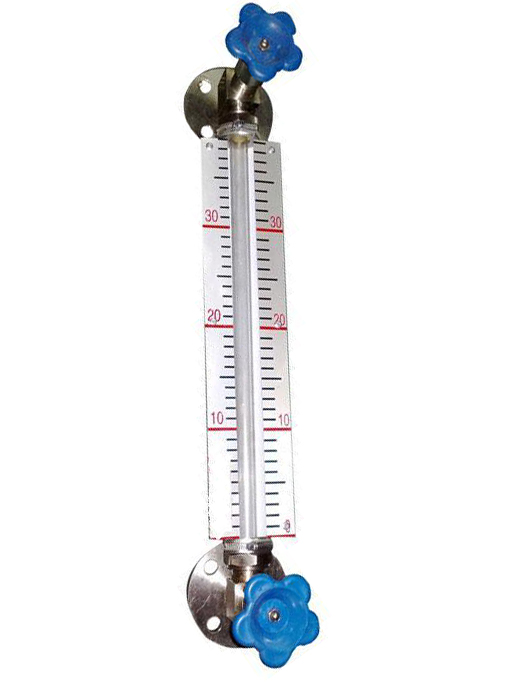

UFD玻璃管液位計是就地式液位測量儀表，主要用來直接指示各工業(yè)領域內各種罐、塔、槽、箱等容器內介質液位高度。對腐蝕性介質，儀表用1Cr18Ni9Ti不銹鋼或聚四氟乙烯密封填料制造。

工作原理
玻璃管液位計的結構原理
儀表在上下閥上都裝有G3/4"或M27×1.5的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃管可直接顯示容器內液位的高度。
    儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破裂時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可防止容器內的液體繼續(xù)外流。
    在儀表的閥端裝有阻塞孔螺釘，可供取樣時用，或在檢修時放出儀表中的殘留液體時用。

性能特點
外形及安裝尺寸
玻璃管液位計的安裝使用須知
本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不致于碰到閥桿的頂端。
玻璃管液位計的訂貨須知
●型號名稱
●規(guī)格（中心距L）
●材質（普通鋼或不銹鋼）
●安裝形式：G3/4"（M27×1.5或法蘭安裝訂貨需注明）

技術參數
玻璃管液位計的主要技術指標
●被測介質工作壓力：1.6MPa
●UG-2保溫蒸汽壓力：0.6MPa
●被測介質溫度：≤200℃
●測量范圍：根據上下二閥門的中心距L確定，標尺的刻度范圍
H與L的關系如下：
單位：mm

L	300	500	800	1100	1400	1700
H	100	300	600	900	1200	1500


●連接型式尺寸：法蘭安裝：法蘭尺寸符合國家標準HG5012-58，PN1.6，DN20，其它法蘭標準如HGJ，GB，ANSI等，請用戶注明。
●螺紋安裝：G3/4"或M27×1.5
●UG-2帶蒸汽夾套接頭：外螺紋G1/2"。
●材質：碳鋼、不銹鋼1Cr18Ni9Ti
●重量：5～10kg
